组合逻辑
组合逻辑

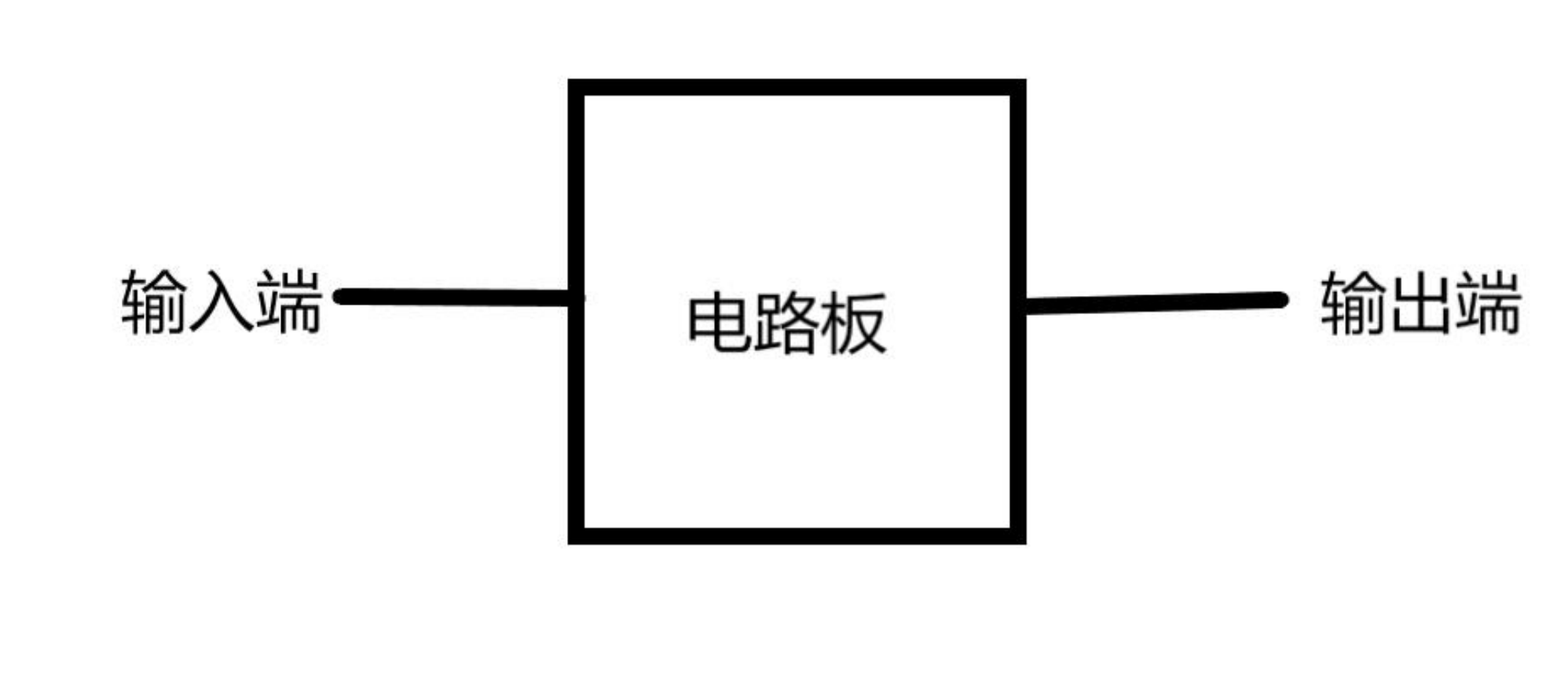

数字电路根据逻辑功能的不同特点，可以分成两大类，一类叫组合逻辑电路（简称组合电路），另一类叫做时序逻辑电路（简称时序电路）。他们有什么区别呢，其实很简单：大家都知道，我们做的每个小电路，都可以抽象成一块封装好的，具有一定功能的电路板，它有输入端、电路板主体（就是内部结构）和输出端。电路内部结构和输入信号共同决定输出信号。组合逻辑电路的输出仅仅取决于当前输入；时序逻辑电路的输出取决于当前的输入和电路原来的状态，或者可以说：时序逻辑电路的输出，不仅与当前输入有关，也与过去的输入有关。时序逻辑是有记忆的电路板，组合逻辑是没有记忆的电路板。
我们首先来学习组合逻辑。
组合逻辑就很简单，理论上，只要明确了我们需要实现的电路的逻辑表达式（大家上学期的离散数学课应该都学过吧？），就可以按照逻辑表达式轻而易举的做出电路图。所以组合逻辑这块的重点就是写好逻辑表达式：大家需要分析题目的需求，抽象出逻辑表达式，然后画出对应的电路图，组合逻辑的问题就是这样。
我们来看一道例题：现在需要你实现一个电路，它有三个输入端：S、i1、2，和两个输出端 o1、o2。要实现的功能很简单：当 S=0 时，你要保证 o1=i1且 o2=i2；当 S=1 时，你要保证 o1=i2，o2=i1。
题目的需求了解了，这就是一个一位 swap 电路。首先我们要按照题目需求写出真值表。
S i1 i2 o1 o2
0 0 0 0 0
0 0 1 0 1
0 1 0 1 0
0 1 1 1 1
1 0 0 0 0
1 0 1 1 0
1 1 0 0 1
1 1 1 1 1
接下来按照真值表写出对应的逻辑表达式并化简。 （说明：写出并化简逻辑表达式的方法可以参考《数字设计原理与实践 第四版》P213 。）

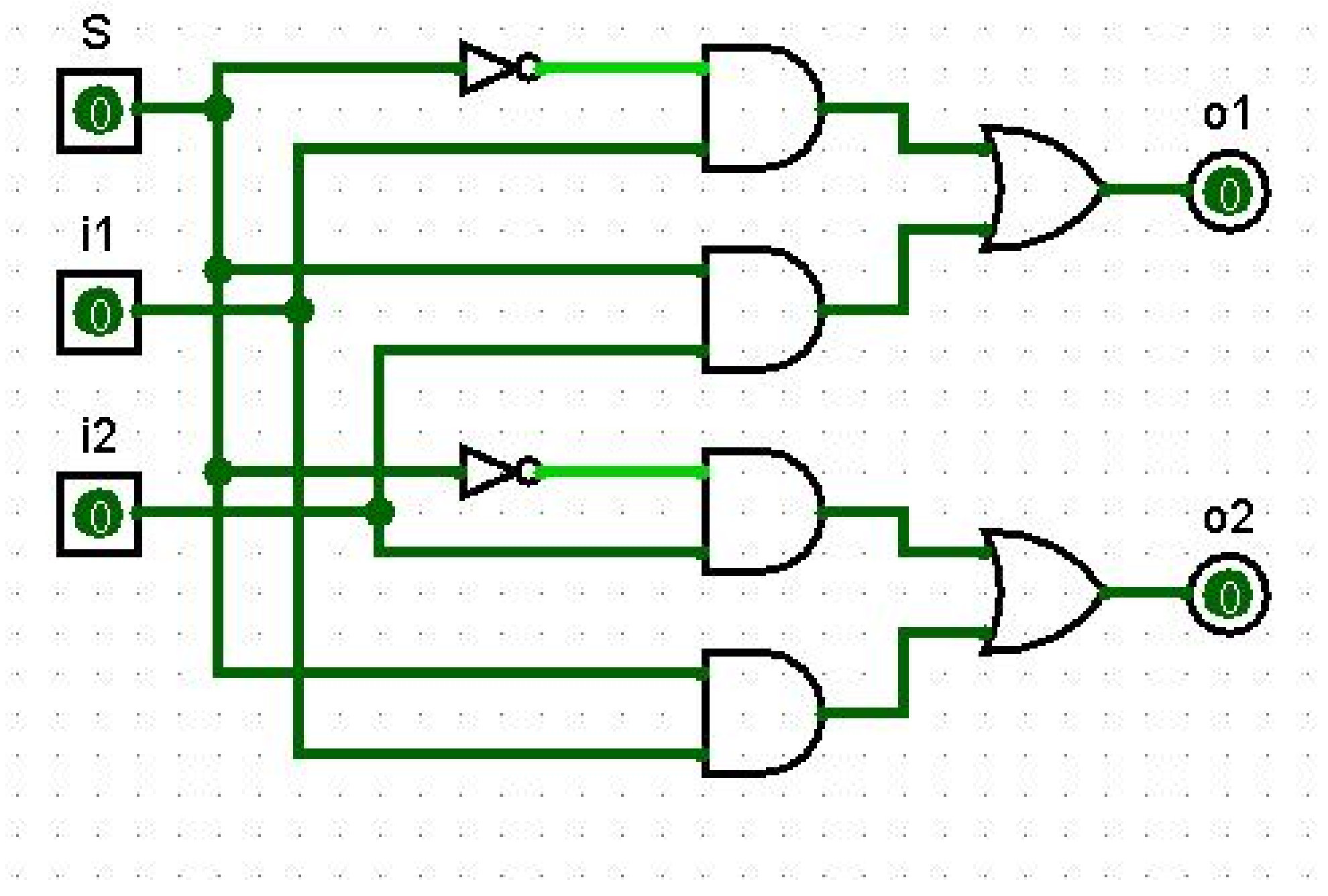

然后按照化简完的表达式画出电路图就可以了：
也许你会觉得这个过程很繁琐，的确，尤其是输入输出信号变多的时候，手动进行"写真值表->写逻辑表达式->化简逻辑表达式->制作电路"这个过程将变得相当复杂。
没关系，Logisim 提供了一种更加简便的方法：Analyze Circuit。

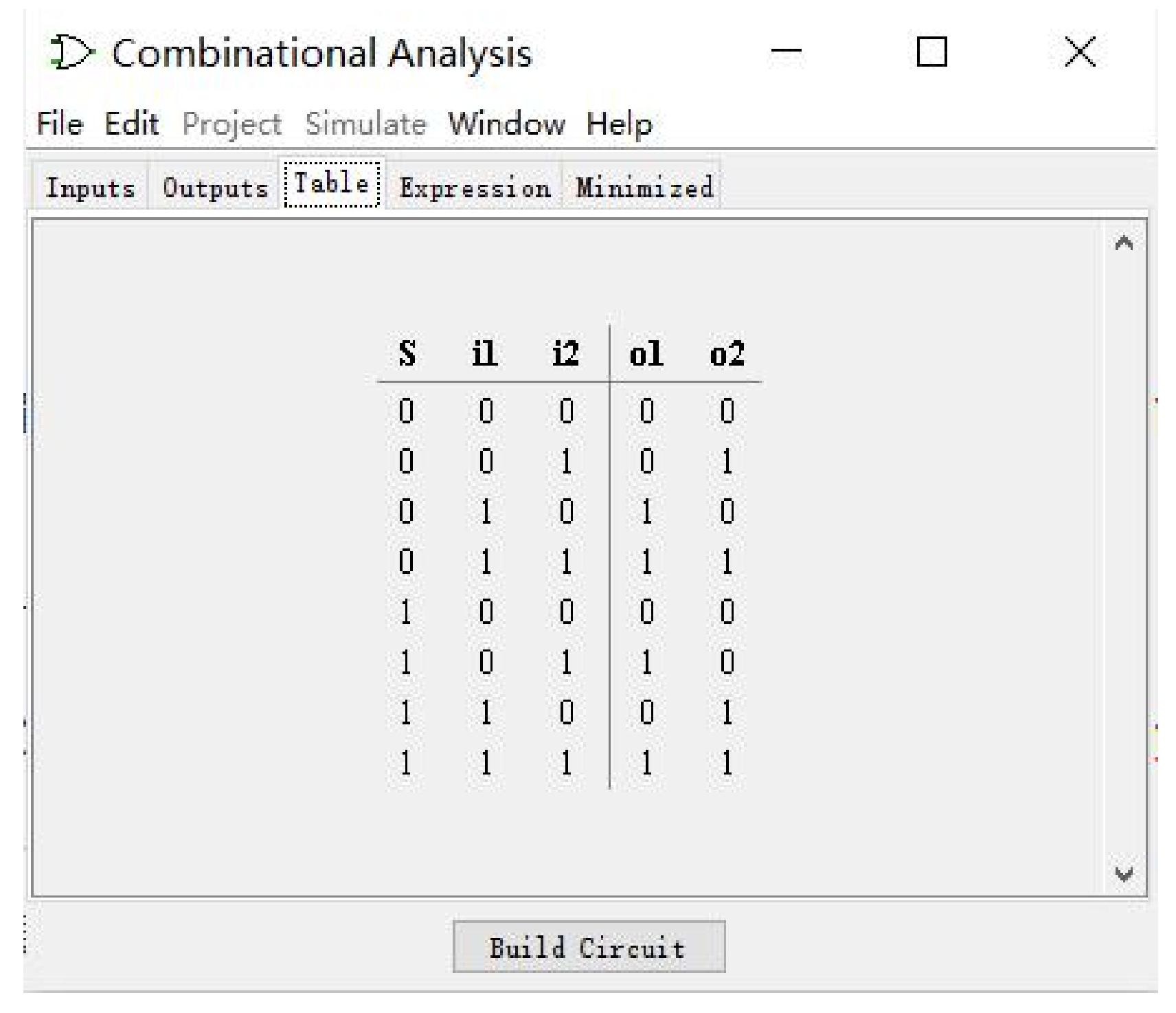

点击左上角 Project->AnalyzeCircuit，定义你的输入输出信号名称，再点击 窗口中的Table，手动输入真值表，就可以自动生成化简好的逻辑表达式以及电路了，非常的方便！
绝大多数情况，课设需要你实现的组合逻辑问题，都可以用 Analyze Circuit 完成，大家记得写完真值表后检查一下，看看有没有疏漏，以防出现马虎产生的bug。
接下来大家可以通过练习一下Lab1的课下实验1（搭建一个小型ALU）来检验对组合逻辑电路的掌握情况。
思考：
课下测试 1 做出的 ALU 其实是有缺陷的。
真正我们在设计 CPU 的时候是绝对不允许这样的缺陷存在的，否则我们的 CPU将无法正确执行乘除指令。
我们使用的 MIPS-Lite2 指令集规定：对于乘法指令，得到的结果，高 32 位存储在 hi 寄存器中，低 32 位存储在 lo 寄存器中；对于除法指令，32位的商存储在 lo 寄存器中，32 位的余数存储在 lo寄存器中.而且，真实情况下乘除法运算部件的延迟是比其他算数、逻辑运算的延迟高得多的。因此在真正搭建 CPU 时，乘除法运算通常是放在单独的乘除法运算模块进行，而不是在 ALU 中。
感兴趣的同学可以自行查阅资料了解。
