门电路是最基本的数字电路元件，以下是几个常见的 Logisim 门电路元件的简介

1. 或门

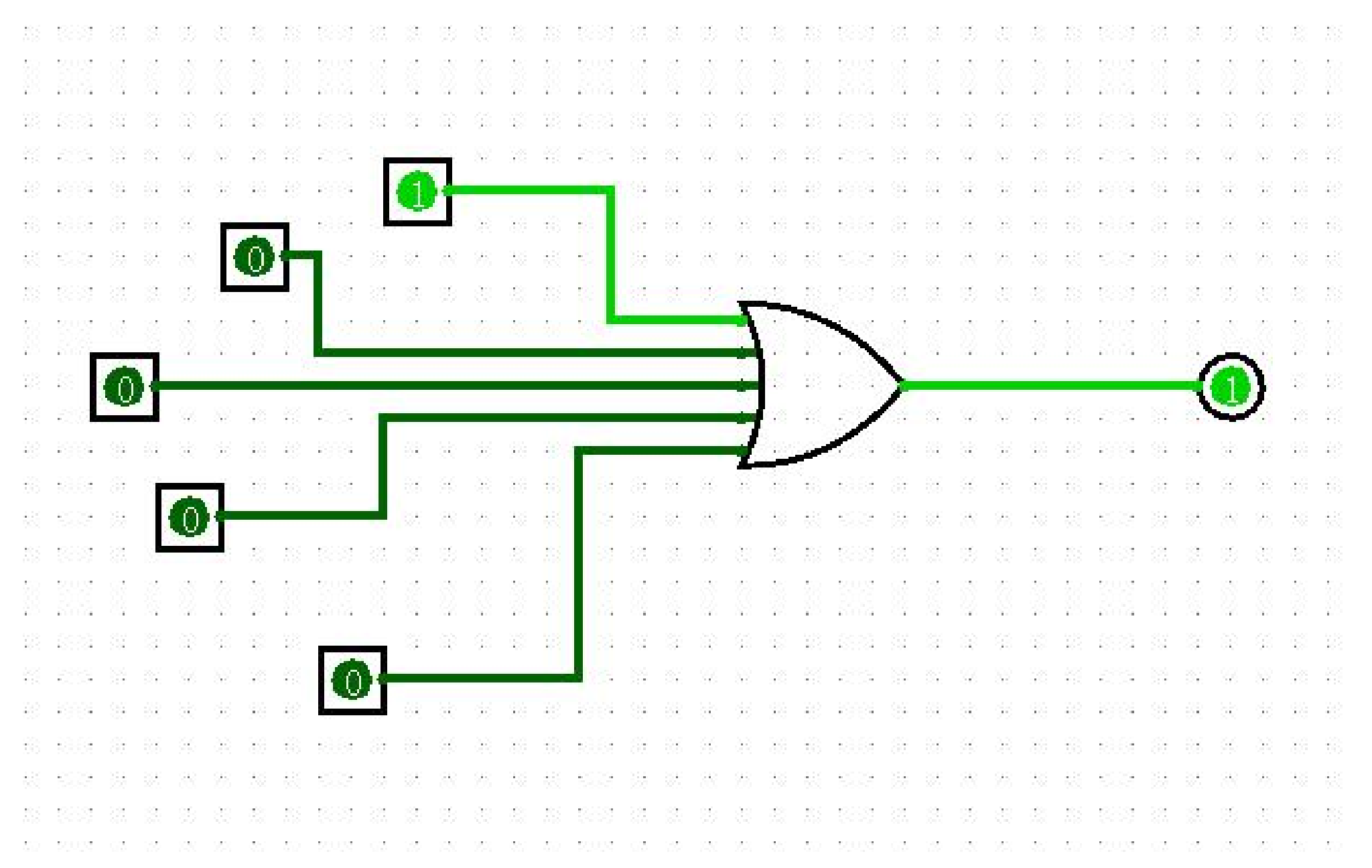

   如图1 所示为一个 1 位 5 输入的或门，满足逻辑或的运算规则。

   我们还可以自定义或门元器件的输入端数量、位宽等信息。

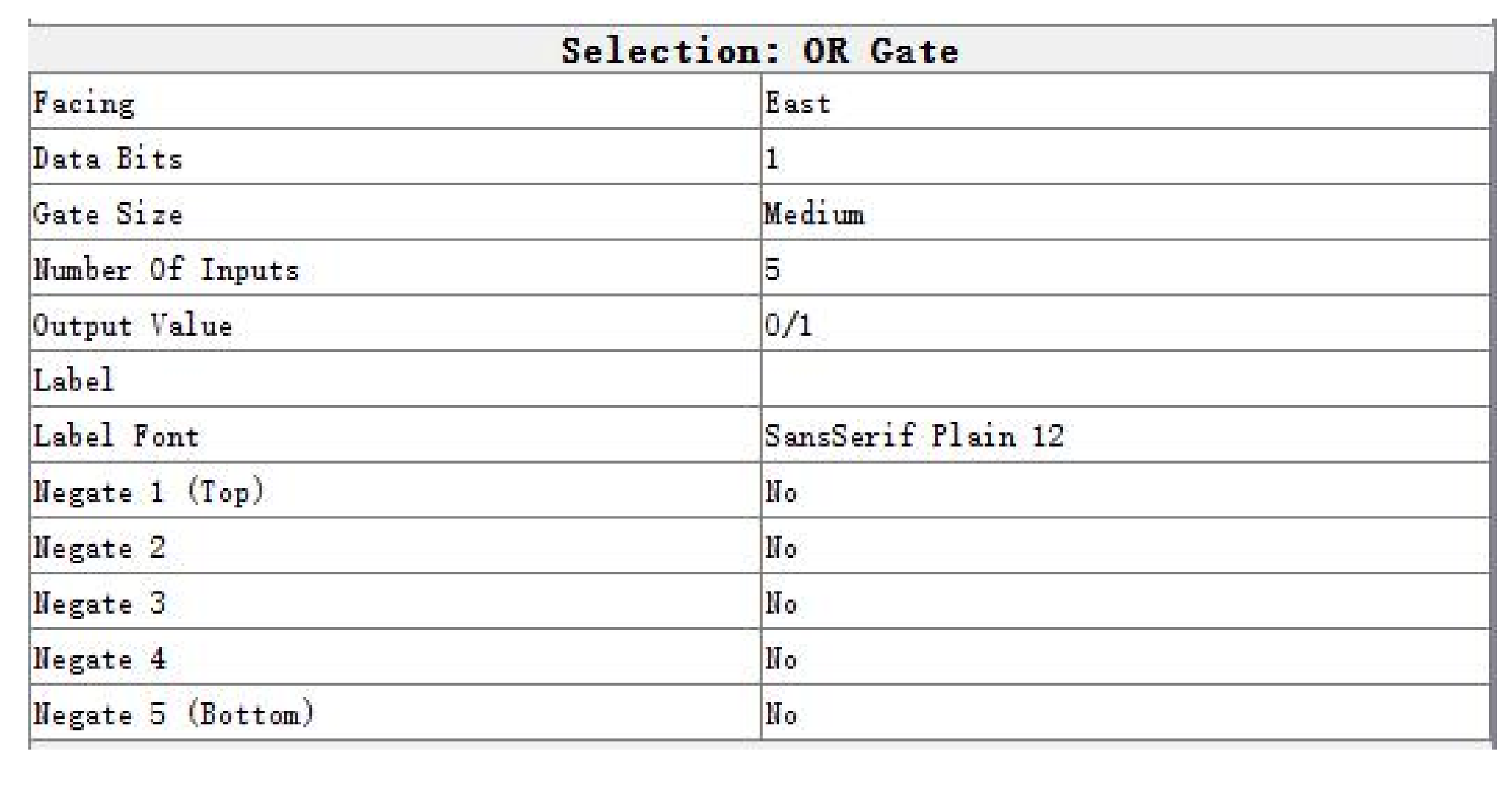

   图2的控制面板就可以对这些信息进行修改，例如 Data Bits 指的是元件的位宽，Gate Size 指与门图形大小，Label是标签，用于标记（给你的元件起名），等等。

2. 与门

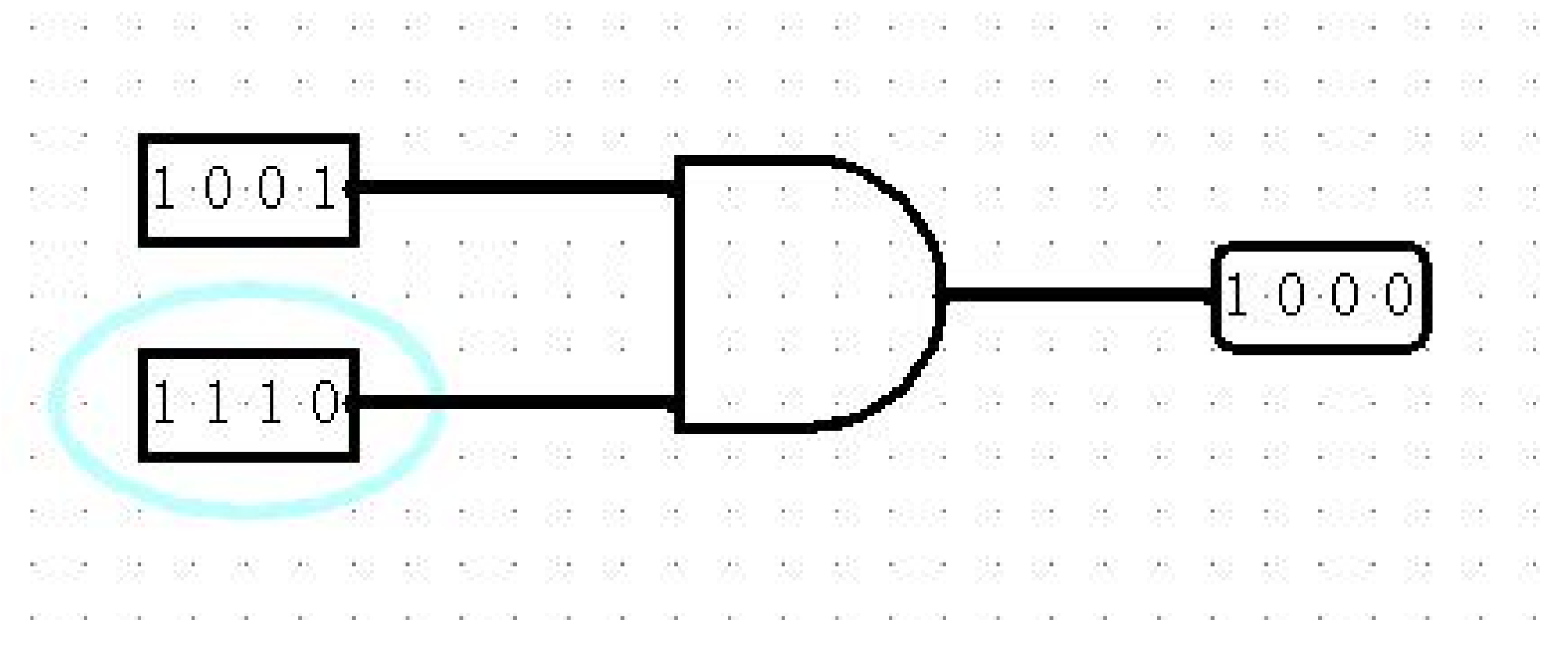

   如图 3 所示，这是一个 4 位 2 输入的与门，进行按位与运算。

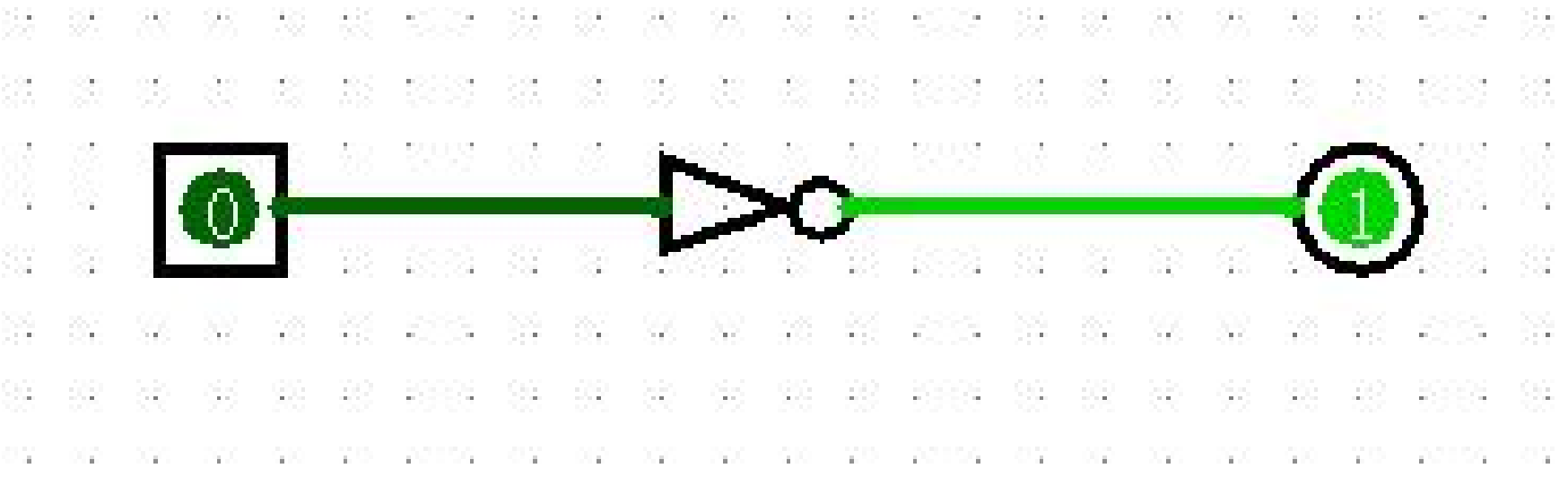

3. 非门




   此外还有或非门、与非门等等门电路元件可以使用。请参照中文的指导手册学习。
